HEX NIPPLE FITTING - 150 LBS STAINLESS STEEL SUS304 - SUS316 - CARBON STEEL SS400 : BSP,NPT |
|
Product Category: |
|
เครื่องจักร, อุปกรณ์เกี่ยวกับเครื่องจักร, เครื่องมือกล
|
Product Sub-Category: |
|
Fitting:Hexagon Nipple,Union,Reducing Nipple,Lap Joint for Flanges
|
Brand: |
|
AUTOFLEX |
Product Type : |
|
สินค้า, ผลิตภัณฑ์
|
Short Description : |
|
HEX NIPPLE FITTING - 150 LBS STAINLESS STEEL SUS304 - SUS316 - CARBON STEEL SS400 : BSP,NPT,CARBON STEEL
Use this nipple for converting a female pipe to a male pipe / connecting 2 female pipes together.
NPT (National Pipe Thread) American Standard Pipe Threading.
304 Stainless Steel Pipe Fitting, Excellent Corrosion Resistance. |
|
|
|
|
HEX NIPPLE FITTING - 150 LBS STAINLESS STEEL SUS304 - SUS316 - CARBON STEEL SS400 : BSP,NPT,CARBON STEEL
Product Features:
Use this nipple for converting a female pipe to a male pipe / connecting 2 female pipes together
NPT (National Pipe Thread) American Standard Pipe Threading
304 Stainless Steel Pipe Fitting, Excellent Corrosion Resistance
150lbs. Pipe Fittings:
Material: 304 / 316 / 304L / 316L
Casting Process : Investment Casting
End Type: Thread / Socket Weld / Butt Weld
Thread: NPT / BSPT / BSP / Din2999 / ISO 7/1 ISO 228
Weld: DIN 3239 / ASME B16.25
Tolerance: +0.5mm(1/8"~2")+0.8mm(2-1/2"~4")
1/8"~2" Hexagon , 2-1/2"~4" Octagon
Standard Pattern |
SIZE |
1/8" |
1/4" |
3/8" |
1/2" |
3/4" |
1" |
mm |
in |
mm |
in |
mm |
in |
mm |
in |
mm |
in |
mm |
in |
mm |
W |
5.70 |
0.22 |
6.00 |
0.24 |
6.10 |
0.24 |
7.60 |
0.30 |
8.40 |
0.33 |
8.30 |
0.33 |
H |
12.20 |
0.48 |
13.00 |
0.51 |
13.00 |
0.51 |
17.20 |
0.68 |
17.60 |
0.69 |
20.40 |
0.80 |
S |
13.30 |
0.52 |
15.20 |
0.60 |
18.50 |
0.73 |
23.00 |
0.91 |
29.00 |
1.14 |
35.00 |
1.38 |
L |
30.00 |
1.18 |
32.00 |
1.26 |
32.00 |
1.26 |
42.00 |
1.65 |
43.50 |
1.71 |
49.00 |
1.93 |
Standard Pattern |
SIZE |
1-1/4" |
1-1/2" |
2" |
2-1/2" |
3" |
4" |
mm |
in |
mm |
in |
mm |
in |
mm |
in |
mm |
in |
mm |
in |
mm |
W |
10.00 |
0.39 |
10.20 |
0.40 |
10.60 |
0.42 |
13.10 |
0.52 |
13.00 |
0.51 |
14.50 |
0.57 |
H |
20.80 |
0.82 |
20.70 |
0.81 |
22.00 |
0.87 |
25.00 |
0.98 |
27.50 |
1.08 |
30.30 |
1.19 |
S |
44.00 |
1.73 |
50.00 |
1.97 |
62.00 |
2.44 |
78.00 |
3.07 |
91.00 |
3.58 |
117.00 |
4.61 |
L |
51.50 |
2.03 |
51.50 |
2.03 |
54.50 |
2.15 |
63.00 |
2.48 |
68.00 |
2.68 |
75.00 |
2.95 |

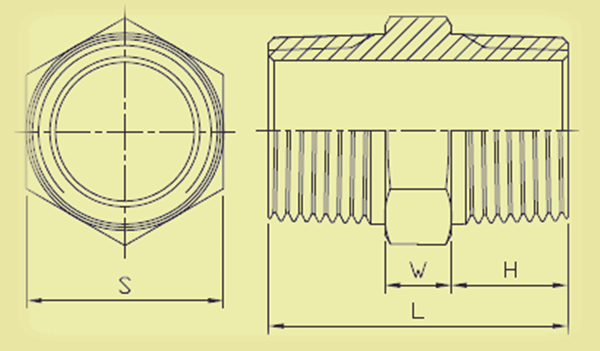

Economic Pattern |
Tolerance: +0.5mm(1/8"~2")+0.8mm(2-1/2"~4") |
SIZE |
1/8" |
1/4" |
3/8" |
1/2" |
3/4" |
1" |
mm |
in |
mm |
in |
mm |
in |
mm |
in |
mm |
in |
mm |
in |
mm |
W |
5.60 |
0.22 |
6.00 |
0.24 |
6.00 |
0.24 |
7.60 |
0.30 |
8.50 |
0.33 |
8.00 |
0.31 |
H |
9.00 |
0.35 |
11.00 |
0.43 |
11.00 |
0.43 |
14.00 |
0.55 |
14.00 |
0.55 |
17.50 |
0.69 |
S |
13.00 |
0.51 |
15.00 |
0.59 |
18.00 |
0.71 |
23.00 |
0.91 |
29.00 |
1.14 |
35.00 |
1.38 |
L |
26.00 |
1.02 |
30.00 |
1.18 |
30.00 |
1.18 |
40.00 |
1.57 |
40.50 |
1.59 |
48.00 |
1.89 |
Economic Pattern |
Tolerance: +0.5mm(1/8"~2")+0.8mm(2-1/2"~4") |
SIZE |
1-1/4" |
1-1/2" |
2" |
2-1/2" |
3" |
4" |
mm |
in |
mm |
in |
mm |
in |
mm |
in |
mm |
in |
mm |
in |
mm |
W |
9.50 |
0.37 |
9.50 |
0.37 |
10.50 |
0.41 |
13.00 |
0.51 |
13.00 |
0.51 |
15.00 |
0.59 |
H |
18.00 |
0.71 |
18.50 |
0.73 |
20.00 |
0.79 |
22.50 |
0.89 |
25.00 |
0.98 |
28.00 |
1.10 |
S |
45.00 |
1.77 |
50.00 |
1.97 |
62.00 |
2.44 |
78.00 |
3.07 |
91.00 |
3.58 |
118.00 |
4.65 |
L |
49.50 |
1.95 |
49.50 |
1.95 |
52.50 |
2.07 |
60.00 |
2.36 |
65.00 |
2.56 |
71.00 |
2.80 |

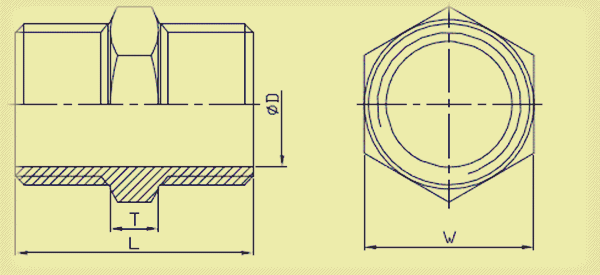

Standard Pattern |
|
Tolerance: +0.5mm(1/8"~2")+0.8mm(2-1/2"~4" |
|
|
|
SIZE |
1/8" |
1/4" |
3/8" |
1/2" |
3/4" |
1" |
mm |
in |
mm |
in |
mm |
in |
mm |
in |
mm |
in |
mm |
in |
mm |
D |
5 |
0.2 |
7.5 |
0.3 |
11 |
0.43 |
14.2 |
0.56 |
19.7 |
0.78 |
25.2 |
0.99 |
L |
21.5 |
0.85 |
26.5 |
1.04 |
28.5 |
1.12 |
35.5 |
1.4 |
38 |
1.5 |
43.5 |
1.71 |
T |
4.5 |
0.18 |
4.5 |
0.18 |
5.5 |
0.22 |
5.5 |
0.22 |
6 |
0.24 |
6.5 |
0.26 |
W |
13 |
0.51 |
15 |
0.59 |
18 |
0.71 |
23 |
0.91 |
29 |
1.14 |
35 |
1.38 |
Standard Pattern |
|
Tolerance: +0.5mm(1/8"~2")+0.8mm(2-1/2"~4" |
|
|
|
SIZE |
1-1/4" |
1-1/2" |
2" |
2-1/2" |
3" |
4" |
mm |
in |
mm |
in |
mm |
in |
mm |
in |
mm |
in |
mm |
in |
mm |
D |
33.7 |
1.33 |
39.2 |
1.54 |
50.2 |
1.98 |
64.5 |
2.54 |
76.5 |
3.01 |
100 |
3.96 |
L |
49 |
1.93 |
49 |
1.93 |
58.5 |
2.3 |
62.5 |
2.46 |
69 |
2.72 |
81.5 |
3.21 |
T |
7 |
0.28 |
7 |
0.28 |
7.5 |
0.3 |
7.5 |
0.3 |
8 |
0.31 |
8.5 |
0.33 |
W |
45 |
1.77 |
50 |
1.97 |
62 |
2.44 |
78 |
3.07 |
91 |
3.58 |
117 |
4.61 |
ISO 4144
Material: 304 / 316 /Carbon Steel
Casting Process: Investment Casting
End Type: Thread
Thread: NPT / BSPT / BSP / DIN2999 / ISO 7/1 / ISO 228
Tolerance: +0.5mm(1/8"~2")+0.8mm(2-1/2"~4")
|
1/8"~2" Hexagon , 2-1/2"~4" Octagon |
|
|
|
|
|
|
|
