TC-LZ เป็นอุปกรณ์ที่ใช้สำหรับการแปลงข้อมูลเชื่อมต่อ ระหว่าง PROTOCOL ของ TCP/IP และ RS232 PORT โดยด้านหนึ่งจะต่อเข้ากับ PORT RS232 ของเครื่องจักร หรืออุปกรณ์ควบคุมต่างๆ ส่วนอีกด้านหนึ่งจะสื่อสารผ่านทาง LAN แบบ ETHERNET ด้วย TCP/IP PROTOCOL โดย TC-LZ จะทำหน้าที่เป็น DATA PROTOCOL CONVERTER ลดความยุ่งยากสำหรับผู้ใช้งาน และลดการทำงานของบอร์ดควบคุมต่างๆ ที่จะนำมาเชื่อมต่อระบบ ส่งผ่านข้อมูลทาง LAN สามารถนำไปใช้ประยุกต์งานต่างๆ ได้มากมาย เช่น ต่อเป็น NETWORK ผ่านทางระบบ LAN, ใช้เพื่อทดแทนคอมพิวเตอร์ที่ไม่มี Serial port และ เป็นอุปกรณ์ Serial RS232 via LAN

Highlights

• Serial to Ethernet Converter
• Very compact module type : 20mm x 24mm
• 10/100Base-T Ethernet, auto MDI/MDIX
• High speed UART x 1 (3.3V TTL, up to 921.6Kbps) available on RS232/RS422/RS485 extension
  (In case of RS485 or Using Xon/Xoff, the maximum data rate of the UART is limited to 230.4Kbps)
• Access Restriction : IP and MAC address filtering, Password
• Flexible configuration and network communication by 'AT Commands' (patent)
• Variety of monitoring status (debugging mode, ezManager, Telnet)
• 4 Communication modes (TCP server, TCP client, AT Command and UDP)
• DHCP and PPPoE
• DNS (easy access using domain name)
• DDNS (dynamic IP address management by domain name)
• IP Change Notification for dynamic IP address management (TCP, UDP and DDNS)
• Telnet COM Port Control Option (RFC 2217)
• Firmware upgrade through Network
• Powerful management software for Windows OS (ezManager)
• Virtual COM Port Redirector for Windows OS (ezVSP)
• Environmentally-friendly RoHS compliant

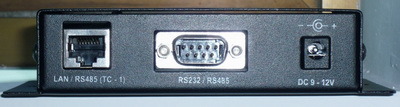

EMBEDDED WEB SERVER, 10/100MBIT ETHERNET - AUTO – SENSING BAUDRATE การติดต่อสื่อสารใช้ได้จาก 9600 จนถึง 115200BPS SERIAL PORT แบบ RS232 เป็นแบบ DB 9 PIN Male PORT ETHERNET LAN เป็นแบบ RJ45 พร้อม LED แสดงสถานะของการสื่อสารข้อมูล 3 LED แสดงสถานะการทำงานของ INPUT และ POWER SUPPLY สามารถตั้งค่า CONFIGURATION การทำงานผ่านทาง WEB BROWSER หรือ TELNET หรือ RS232 ได้ มีระบบป้องกันความปลอดภัยด้วย PASSWORD PROTECTION ระบบรักษาความปลอดภัยการ รับ-ส่ง ข้อมูล รองรับการสื่อสาร TCP/IP PROTOCOL ได้หลายรูปแบบ เช่น TCP, UDP สำหรับการสื่อสารผ่านทาง RS232 สามารถตั้ง MAC ADDRESS ได้เอง POWER SUPPLY ต่อใช้งาน 9V - 12VDC ขนาด 6.8 x 13.6 x 2.9 cm. (ก x ย x ส)

ตัวอย่าง TCCSEM53 Ethernet to RS232 ใช้กับเครื่อง CNC ผลิตแม่พิมพ์
